STIPRINĀŠANA PIE TĒRAUDA KOROZĪVĀ VIDĒ

Hilti piedāvā virkni ātrāku, uzticamāku un efektīvāku risinājumu stiprināšanai pie tērauda

Ideāli piemērotu korozīvām vidēm, piemēram, enerģētikas un rūpniecības sektoram.

Kad domājat, ka jūsu vidējam līdz lielajam projektam varētu būt nepieciešami pat 100000 stiprinājumu, lai piestiprinātu komponentus pie konstrukciju tērauda, ātrāka metode korozijizturīgiem stiprinājumiem šķiet sen nokavēta.

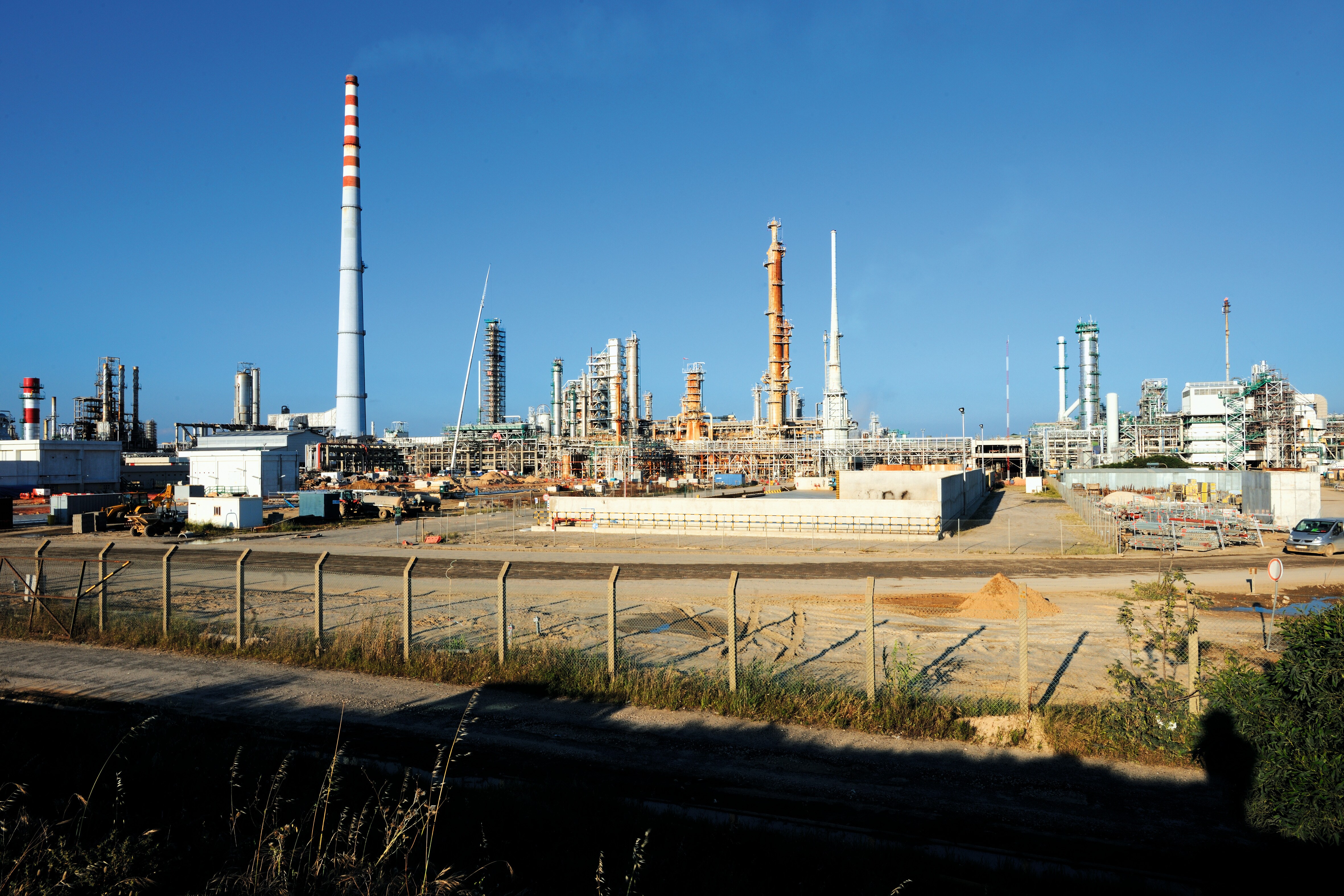

Ar šādiem apjomiem projektēšanas inženieri un darbuzņēmēji, kas strādā korozīvā vidē, piemēram, naftas un gāzes, naftas ķīmijas un elektroenerģijas un komunālo pakalpojumu projektos, atzinīgi vērtētu ātrākus un efektīvākus veidus, kā komponentus piestiprināt pie konstrukciju tērauda. Papildu izaicinājums ir tas, ka komponenti, piemēram, režģis, statņi, cauruļvadi, kabeļu renes, caurules, elektriskās kastes, balsti instrumentu paneļiem utt., un stiprinājumi bieži ir pakļauti skarbiem laikapstākļiem, piesārņojumam un piekrastes videi, tāpēc tiem ir nepieciešama aizsardzība pret koroziju.

Konstrukciju tērauds var būt karsti cinkots vai pārklāts ar krāsu, lai palīdzētu nodrošināt atbilstošu aizsardzību pret koroziju atkarībā no konkrētās vides. Tomēr, piestiprinot komponentus, projektētājiem un darbuzņēmējiem ir jānodrošina, lai netiktu apdraudēta konstrukcijas tērauda aizsardzība pret koroziju. Tradicionālās stiprināšanas metodes, ko izmanto šādos apstākļos, ietver metināšanu, caurejošu skrūvēšanu un iespīlēšanu. Šajā redakcijā mēs tās salīdzināsim ar Hilti metodēm stiprināšanai pie tērauda un parādīsim, kā Hilti var palīdzēt ietaupīt gan laiku, gan naudu.

Tērauda detaļu korozija

KAS IR KOROZIJA?

Korozija ir fizikāli ķīmiska mijiedarbība starp metālu un tā vidi, kuras rezultātā mainās metāla īpašības un var rasties būtiski funkcionālie traucējumi metālam, videi vai tehniskajai sistēmai, kuras daļu tie veido (sk. ISO 8044:2010).

Būvniecībā un inženierzinātnēs korozija var būtiski ietekmēt konstrukcijas un stiprinājumus, kas izgatavoti no metāliem, piemēram, oglekļa tērauda, nerūsējošā tērauda, cinka, vara un alumīnija. Tiek lēsts, ka aptuveni viena piektā daļa no pasaulē saražotā tērauda gadā ir paredzēta korozijas bojāto komponentu nomaiņai. Lai gan tas rada ievērojamus ekonomiskus zaudējumus, lielākas bažas rada drošības riski, kad korozija var izraisīt stiprinājumu sistēmas bojājumus.

TRADICIONĀLĀS STIPRINĀŠANAS METODES PIE TĒRAUDA

METINĀŠANA

Fastening on Steel with X-BT and S-BT

Virsmas sagatavošana

  • Pārklātā tērauda laikietilpīga sagatavošana, piem., ar leņķa slīpmašīnu
  • Rada daudz dzirksteļu, kas var būt bīstami
Fastening on Steel with X-BT and S-BT

Profilu metināšana pie tērauda konstrukcijas

  • Nepieciešams pieredzējis un sertificēts metinātājs
  • Nepieciešams ārējais barošanas avots, kas dažos būvobjektos varētu būt sarežģīti izdarāms
  • Var būt nepieciešama karstapstrādes atļauja un dažos būvobjektos īpaša ugunsnovērošanas sistēma
  • Var būt atkarīga no laikapstākļiem
Fastening on Steel with X-BT and S-BT

Virsmas tīrīšana un pārkrāsošana

  • Pirms krāsošanas jāgaida, līdz metinātā vieta ir atdzisusi
  • Daudzslāņu krāsošana, kas izplatīta naftas un gāzes nozarē, var ilgt 3 līdz 6 dienas, ieskaitot žūšanas laiku, kas nozīmē dārgu un laikietilpīgu darbu atkārtotu izpildi

CAUREJOŠA SKRŪVēŠANA

Fastening on Steel with X-BT and S-BT

Daudzpakāpju urbšana

  • Urbšanas process var būt laikietilpīgs atkarībā no tērauda biezuma un cietības
  • Tēraudam, kas ir pakļauts urbšanai, jābūt pareizi pārklātam, lai izvairītos no korozijas
Fastening on Steel with X-BT and S-BT

Profila nostiprināšana vietā

  • Nepieciešama piekļuve abām pusēm
  • Uzstādītājam jāstrādā ar mazām detaļām, piemēram, uzgriežņiem, paplāksnēm un skrūvēm, kuras var nokrist vai var tikt pazaudētas

IESPĪLĒŠANA

Fastening on Steel with X-BT and S-BT

Skavas un profila novietošana

  • Ierobežota komponenta piestiprināšanas virzienā, jo skavām ir nepieciešama īpaša orientācija attiecībā pret konstrukcijas tēraudu
  • Nepieciešama piekļuve abām konstrukcijas tērauda pusēm
  • Ļoti augstas materiālu izmaksas, īpaši korozijizturīgām skavām no karsti cinkota vai nerūsējošā tērauda
Fastening on Steel with X-BT and S-BT

Stiprinājuma pabeigšana

  • Nepieciešama pareiza pievilkšana, tomēr pārmērīga griezes momenta dēļ var tikt bojāts tērauda pārklājums
  • Ja skava ir pakļauta vibrācijai, var būt nepieciešama periodiska apkope

INOVATĪVAS HILTI METODES STIPRINĀŠANAI PIE TĒRAUDA

Hilti piedāvā dažādas metodes, kas pielāgotas dažādām korozīvām vidēm, kas palīdz samazināt vai novērst tradicionālo metožu trūkumus. Atkarībā no korozīvās vides un pamatmateriāla veida un biezuma Hilti piedāvā trīs dažādas stiprināšanas iespējas. Šie risinājumi palīdz saglabāt konstrukciju tērauda izturību pret koroziju un savienojumu ar nenesošajiem elementiem.

TRĪS ĀTRI UN UZTICAMI STIPRINĀŠANAS VEIDI PIE TĒRAUDA

Tērauda šķērsgriezuma diagramma, kurā redzams asu galu stiprinājums

Nagla ar asu vītni

Stiprināšanas tehnoloģija, kurā ar pulvera montāžas instrumentu pamatmateriālā tiek iestrādātas asas vītnes naglas, radot kvalitatīvu savienojumu.

  • Piemērots augstfrekvences stiprināšanai, kur stiprināšanu var pabeigt dažu sekunžu laikā
  • Nerūsējošā tērauda stiprinājumi viegli korozīvām vidēm, kur ir pieļaujama iespiešanās caur pamattēraudu
Noskatīties video
Tērauda šķērsgriezuma diagramma, kurā redzams strups galu stiprinājums

X-BT nagla ar vītni

Revolucionāra stiprināšanas tehnoloģija, kurā ar pulvera montāžas instrumentu, iepriekš izurbtā urbumā tiek iestrādāta X-BT nagla, radot kvalitatīvu savienojumu.

  • Nebojā pretkorozijas aizsargpārklājumu necaurlaidīgas iespiešanās gadījumos
  • Stiprinājuma veikšana mazāk nekā 2 minūtēs

Duplex pārklājuma nerūsējošā tērauda stiprinājumi sevišķi korozīvām vidēm. Ar šķiedru pastiprināti polimēru (FRP) / duplex pārklājuma nerūsējošā tērauda stiprinājumi viegli korozīvām vidēm.

Noskatīties video
Tērauda šķērsgriezuma diagramma, kurā parādīta skrūves ar strupu galu stiprināšana

S-BT nagla ar vītni

Revolucionāra stiprināšanas tehnoloģija, kurā  ar skrūvgriezi, kam ir kontrolēts griezes moments, iepriekš izurbtā urbumā tiek iestrādāta S-BT nagla ar vītni, radot vītņveida savienojumu.

  • Nebojā pretkorozijas aizsargpārklājumu necaurlaidīgas iespiešanās gadījumos
  • Stiprinājuma veikšana mazāk nekā 2 minūtēs

Duplex pārklājuma nerūsējošā tērauda stiprinājumi sevišķi korozīvām vidēm. Duplex pārklājuma oglekļa tērauda stiprinājumi viegli korozīvām vidēm.

Noskatīties video

KURA TEHNOLOĢIJA ir piemērota man?

X-ST-GR M8/10 P8

Nagla ar asu vītni

Pamatmateriāls

Tērauds

Minimālais biezums

6 mm

Caur iespiešanos

Nepieciešamais instruments

DX 6 vai DX 450

Pieejamais vītnes diametrs

M8

Stiprinājuma materiāls

Līdzvērtīgs SS A2

X-ST-GR M8/10 P8

X-BT nagla ar vītni

Pamatmateriāls

Tērauds, nerūsējošais tērauds, čuguns

Minimālais biezums

8 mm

Caur iespiešanos

Nepieciešamais instruments

SF BT A22 vai DX 351-BT (G)

Pieejamais vītnes diametrs

M6, W6, M8, M10, W10

Stiprinājuma materiāls

Līdzvērtīgs SS A4 un FRP (X-BT-MF)

X-ST-GR M8/10 P8

S-BT nagla ar vītni

Pamatmateriāls

Tērauds, alumīnijs

Minimālais biezums

6 mm

Caur iespiešanos

Nepieciešamais instruments

SF BT A22

Pieejamais vītnes diametrs

M8, M10, W10

Stiprinājuma materiāls

Līdzvērtīgs SS A4 un ar duplex pārklājuma oglekļa tēraudu

L076596.tif

Ātra, vienkārša un uzticama elektrosavienojumu stiprināšana

Atgūstiet laiku, kad stiprināt pie tērauda.
