Hilti darbinieks izmanto instrumentus, lai pārbaudītu enkuru nestspēju

Enkuru testēšana būvlaukumā

Konstrukcijas nestspējas noteikšana un montāžas kvalitātes testēšana būvniecībai

Vai jūsu izmantotajā tehniskajā dokumentācijā trūkst enkura un pamatmateriāla kombinācijas? Vai arī jūs vēlaties pierādīt stiprinājumu slodzi kā daļu no uzstādīšanas kvalitātes dokumentācijas? Ļaujiet Hilti enkuru testēšanas pakalpojumam būvlaukumā palīdzēt jums noteikt trūkstošās pretestības vērtības vai nodrošināt pamatu jūsu uzstādīšanas kvalitātes novērtējumam.

Sazinieties ar mums par testēšanas iespējām

Kāpēc izvēlēties Hilti enkuru un armatūras testēšanai uz vietas?

Precīzi un detalizēti testu rezultāti

Mūsu enkuru testēšanas iekārtas pārraida rādījumus, tostarp slodzes un pārvietojuma diagrammas, tieši uz programmatūru, ko mēs izmantojam, lai izveidotu testēšanas pārskatus, tādējādi palīdzot samazināt cilvēka kļūdu skaitu.

Mūsu inženieru ekspertu atbalsts uz vietas

Esam izstrādājuši stingru, metodisku pieeju enkuru testēšanai, ko veic augsti kvalificētu inženieru komanda. Tas palīdz izvairīties no biežāk sastopamajām testēšanas kļūdām.

Faktiski visi iekļautie enkurošanas veidi

Tāpat kā mēs piedāvājam stiprinājumus praktiski visiem pielietojumiem. Mēs piedāvājam enkuru testēšanu gan ikdienas būvniecībai, gan ļoti specializētiem inženiertehniskajiem darbiem.

Iekļauti vietējie normatīvie akti un noteikumi

Mūsu tehniskā joma aptver vietējos normatīvos aktus un būvniecības noteikumus visā pasaulē. Lai uzzinātu vairāk, sazinieties ar savu nozares inženieri vai klientu menedžeri.

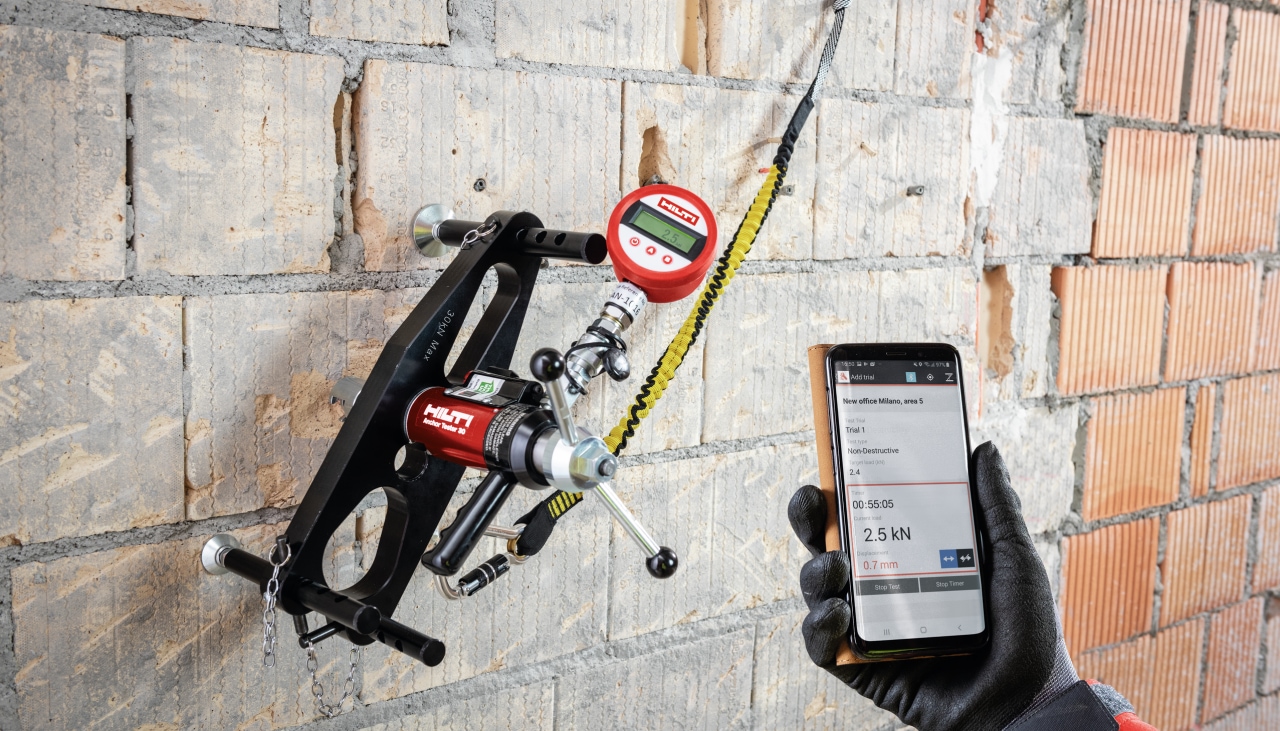

Persona tur mobilo tālruni blakus instrumentam, veicot pretestības testu

Pretestības noteikšanas tests

Stiepes vai bīdes testi, lai varētu veikt enkuru projektēšanu nezināmiem vai neskaidriem pamatmateriāliem.

Kam paredzēts pakalpojums: Inženieri/projektētāji

Kad tas ir nepieciešams: Jums nav pietiekamu datu, lai noteiktu enkuru pretestību drošai, efektīvai un rentablai konstrukcijas apstiprināšanai (piemēram, dokumenti vai tehniskās rokasgrāmatas neaptver pamatmateriālu). Tas visdrīzāk notiek pastiprināšanas vai atjaunošanas projektos.

Kāpēc izmantot šo pakalpojumu: Pamats efektīvai projektēšanai ar testa datiem. Lielāka pārliecība par norādītā risinājuma strukturālo integritāti.

Darba rezultāti: testa ziņojums ar slodzes un pārvietojuma vērtībām, pēc izvēles novērtējuma ziņojums ar aprēķināto enkuru pretestību.

Biežāk uzdotie jautājumi: pretestības noteikšanas testēšana

Kas ir iekļauts pretestības noteikšanas testa ziņojumā?

Izturības noteikšanas testēšanas ziņojumā ir iekļauti:

Informācija par klientu un darba vietu
Informācija par stiprinājumiem un pamatmateriālu
Informācija par uzstādīšanu un testēšanas aprīkojumu

Testēšanas informācijā un testēšanas rezultātos iekļauti

Slodzes un pārvietojuma vērtības
Slodzes un laika attiecību un slodzes un pārvietojuma attiecību grafiks
Testa attēli un komentāri par katru izmēģinājumu

Pārvietojuma mērījumi ļauj pārbaudīt ticamību, pamatojoties uz slodzes un pārvietojuma attiecību. Tas palīdz nodrošināt ticamāku testu novērtējumu attiecībā uz enkuru uzvedības konsekvenci un paredzamību.

Vienas sērijas izmēģinājumu salīdzinājums
Bojātu vai neveiksmīgu testu salīdzinājums ar tipiskām bojājumu līknēm.

Kas ir iekļauts fakultatīvajā pretestības noteikšanas novērtējuma ziņojumā?

Izvēles novērtējuma ziņojumā ir iekļauta aprēķinātā konstrukcijas pretestība, pamatojoties uz:

EOTA TR
britu standartu
DIBt TR (Vācija)
SIA (Šveice)
CISMA (Francija)
STO (Krievija)

Kā mēs veicam testus, lai noteiktu konstrukcijas izturību?

Ir divu veidu testi - destruktīvie un nedestruktīvie.

Destruktīvi testi

Ja ir izpildīti šādi kritēriji, pareizā izvēle ir destruktīvie testi:

Pamatmateriāla bojājumus var akceptēt
Pamatmateriāls ir relatīvi viendabīgs
Mērķis ir iegūt maksimāli iespējamo pretestību

Destruktīvie testi ir stiepes un/vai bīdes testi līdz enkura galējai slodzei.

Minimālais testu skaits ir atkarīgs no izvēlētās testēšanas un novērtēšanas metodes. Parasti pareizai novērtēšanai ir nepieciešami 5 līdz 15 testēšanas izmēģinājumi.

Statistisks vai vienkāršots novērtējums atkarībā no izvēlētās novērtēšanas metodes.

Nedestruktīvie testi

Ja piemēro šādus kritērijus, pareizā izvēle ir nesagraujošie testi:

Jāizvairās no pamatmateriāla bojājumiem.
Pamatmateriāls ir relatīvi neviendabīgs
Nav nepieciešams sasniegt maksimāli iespējamo pretestību

Nesagraujošie testi ir stiepes un/vai bīdes pārbaudes testi ar iepriekš noteiktu testa slodzi.

Minimālais testa izmēģinājumu skaits ir atkarīgs no izvēlētās testēšanas un novērtēšanas metodes. Parasti pareizai novērtēšanai ir nepieciešami no 5 līdz 15 testa izmēģinājumiem.

Aprēķinātā testa slodze un vienkāršots novērtējums saskaņā ar izvēlēto novērtēšanas metodi.

Hilti darbinieks veic būvniecības testus

Enkuru montāžas kvalitātes testi

Iegūstiet pierādījumu slodzes dokumentāciju par pēc uzstādīšanas uzstādītiem enkuriem vai armatūras stieņiem.

Kam paredzēts pakalpojums: Projektu vadītājiem un kvalitātes vadītājiem

Kad tas ir nepieciešams: Nepieciešama pēc uzstādīšanas veikto enkuru/stiegru stiepes testu dokumentācija. Tā ir daļa no uzstādīšanas kvalitātes apstiprināšanas kvalitātes vadītājiem, projektu īpašniekiem vai ārējiem inspektoriem.

Kāpēc izmantot šo pakalpojumu: Modernākā pierādījuma slodzes testu dokumentācija. Lielāka pārliecība par uzstādītā risinājuma konstrukcijas drošību, nekavējot darbu būvlaukumā.

Darba rezultāti: Testa ziņojums, kas paredzēts iesniegšanai inspektoriem, klientiem un pasūtītājiem, un pēc izvēles novērtējuma ziņojums ar dokumentētu testa slodzes aprēķinu.

Bieži uzdotie jautājumi: Uzstādīšanas kvalitātes pārbaudes pakalpojums

Kas ir iekļauts enkuru uzstādīšanas kvalitātes pārbaudes ziņojumā?

Testa ziņojumā ir iekļauti:

Informācija par klientu un darba vietu
informāciju par stiprinājumiem un pamatmateriālu
informāciju par uzstādīšanu un testa aprīkojumu
- testa informāciju un testa rezultātus:slodzes un pārvietojuma vērtības
- slodzes un laika un slodzes un pārvietojuma attiecību grafiks.
Testa attēli un komentāri par katru izmēģinājumu

Testu izmēģinājumu salīdzinājums vienā testu sērijā
Neveiksmīgu testu salīdzinājums ar tipiskām bojājumu līknēm

Kas ir iekļauts neobligātajā enkuru uzstādīšanas kvalitātes novērtējuma ziņojumā?

Izvēles novērtējuma ziņojumā ir iekļauta testa slodzes aprēķina dokumentācija, pamatojoties uz:

Britu standarts
SIA (Šveice)

Kā mēs veicam enkuru un armatūras uzstādīšanas kvalitātes testus?

Uzstādīšanas kvalitātes apstiprināšanas testi ir stiepes pārbaudes testi ar iepriekš noteiktu testa slodzi, kas nedrīkst sabojāt stiprinājumu un pamatmateriālu.

Minimālais testa izmēģinājumu skaits ir atkarīgs no izvēlētās testēšanas un novērtēšanas metodes:

Parasti 2,5 % vai 5 % no visiem stiprinājumiem lietojumā.
Vismaz 3 testa izmēģinājumi

Aprēķinātā testa slodze un pieņemšanas kritēriji saskaņā ar izvēlēto testēšanas un novērtēšanas metodi.

Hilti darbinieks demonstrē ierobežojumus enkuru testēšanai būvlaukumā

Ierobežojumi Enkuru testēšanai uz būvlaukumā

Izmantojiet mūsu enkura testēšanas pakalpojumu rezultātus tikai tā, kā tie ir paredzēti.

Ņemiet vērā, ka viena vai vairāku produktu testēšana vietnē, neatkarīgi no iemesla, nekad nevar:

kalpot par apstiprinājuma dokumenta aizstājēju
kalpot, lai atceltu spēkā esošu apstiprinājuma dokumentu
kalpot, lai secinātu, kurš ražojums ir “labāks”, salīdzinot ar citu.
aizstāt pareizu enkuru konstrukciju.
