Ātra, vienkārša un uzticama elektrosavienojumu stiprināšana

Atgūstiet laiku, kad stiprināt pie tērauda

Elektrosavienojumu striprināšana bieži notiek uz tērauda konstrukcijām, lai nodrošinātu fizisku savienojumu ar zemējumu tādiem elementiem kā instrumentu paneļi, cauruļu atloki un citas elektriskās iekārtas. Sazemējot (vai zemējot) elementus, jūs aizsargājat aprīkojumu, kā arī samazināsiet apkārtējo cilvēku elektriskās strāvas trieciena risku. Tas ir īpaši svarīgi enerģētikas un rūpniecības apstākļos, piemēram, āra vidē, piemēram, spēkstacijās, naftas pārstrādes rūpnīcās un ārzonas platformās.

Galvenokārt šie savienojumi nodrošina trīs svarīgas funkcijas:

  • Līmēšana

Vienkārša darbība, savienojot kopā divus elementus, piemēram, cauruļu atlokus, kabeļu renes vai tērauda konstrukcijas, lai vismaz viens no tiem tiktu iezemēts, lai varētu izlādēt elektrisko strāvu.

  • Sazemējums (vai zemējums)

Daļas, kas parasti nenes strāvu, piemēram, iekārtas, sadales kārbas vai uzglabāšanas tvertnes, pievienošana zemējumam.

  • Zibensizlāde

Var būt tieša (zibens spēriens) vai netieša (caur elektrības un sakaru līnijām vai caur zemējumu, izmantojot zemējuma sistēmu), un aizsardzība balstās uz strāvas uztveršanu un izvadīšanu uz zemējumu (zibensnovedēji, uztvērēji utt.).

ALTERNATĪVAS STIPRINĀŠANAS METODES PIE TĒRAUDA

Alternatīvas metodes var būt laikietilpīgas, darbietilpīgas un prasa plašu pārklājuma tērauda darbu atkārtotu izpildi.

Metināšana

  • Pārklātā tērauda laikietilpīga sagatavošana, piem., ar leņķa slīpmašīnu
  • Rada daudz dzirksteļu, kas var būt bīstami
  • Nepieciešams pieredzējis un sertificēts metinātājs
  • Var būt nepieciešama karstapstrādes atļauja un dažos būvobjektos īpaša ugunsnovērošanas sistēma
  • Daudzslāņu krāsošana, kas izplatīta naftas un gāzes nozarē, var ilgt 3 līdz 6 dienas, ieskaitot žūšanas laiku, kas nozīmē dārgu un laikietilpīgu darbu atkārtotu izpildi

Caurejoša skrūvēšana

  • Urbšanas process var būt laikietilpīgs atkarībā no tērauda biezuma un cietības
  • Tēraudam, kas ir pakļauts urbšanai, jābūt pareizi pārklātam, lai izvairītos no korozijas
  • Nepieciešama piekļuve abām pusēm
  • Uzstādītājam jāstrādā ar mazām detaļām, piemēram, uzgriežņiem, paplāksnēm un skrūvēm, kuras var nokrist vai var tikt pazaudētas

Iespīlēšana

  • Ierobežota komponenta piestiprināšanas virzienā, jo skavām ir nepieciešama īpaša orientācija attiecībā pret konstrukcijas tēraudu
  • Nepieciešama piekļuve abām konstrukcijas tērauda pusēm
  • Ļoti augstas materiālu izmaksas, īpaši korozijizturīgām skavām no karsti cinkota vai nerūsējošā tērauda

DIVI ĀTRI UN UZTICAMI ELEKTRISKO SAVIENOJUMU STIPRINĀŠANAS VEIDI PIE TĒRAUDA

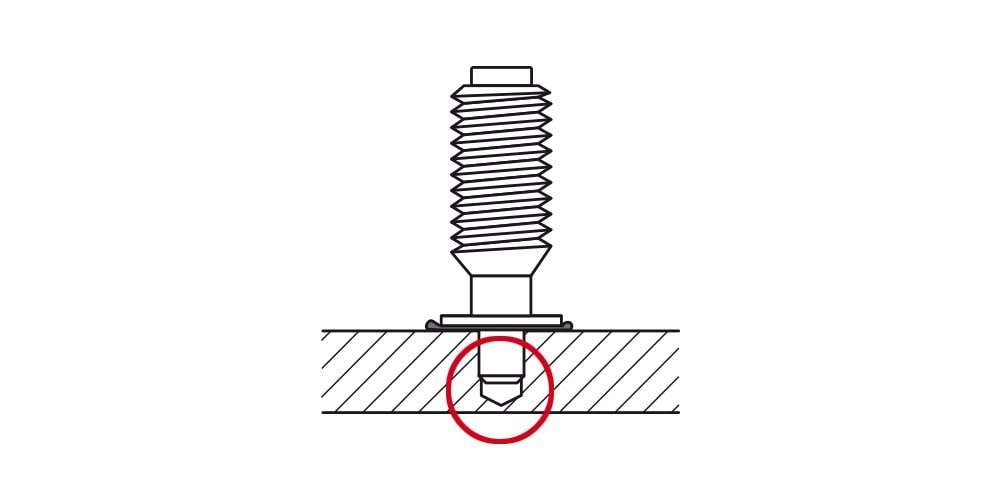

Diagram of a cross-section of steel showing blunt tip fastening

X-BT nagla ar vītni

Revolucionāra stiprināšanas tehnoloģija, kurā X-BT nagla ar vītni tiek iestrādāta iepriekš izurbtā urbumā ar pulvera montāžas instrumentu, radot kvalitatīvu savienojumu.

  • Nebojā pretkorozijas aizsargpārklājumu necaurlaidīgas iespiešanās gadījumos
  • Stiprinājuma veikšana mazāk nekā 2 minūtēs

Duplex pārklājuma nerūsējošā tērauda stiprinājumi sevišķi korozīvām vidēm.

Noskatīties video

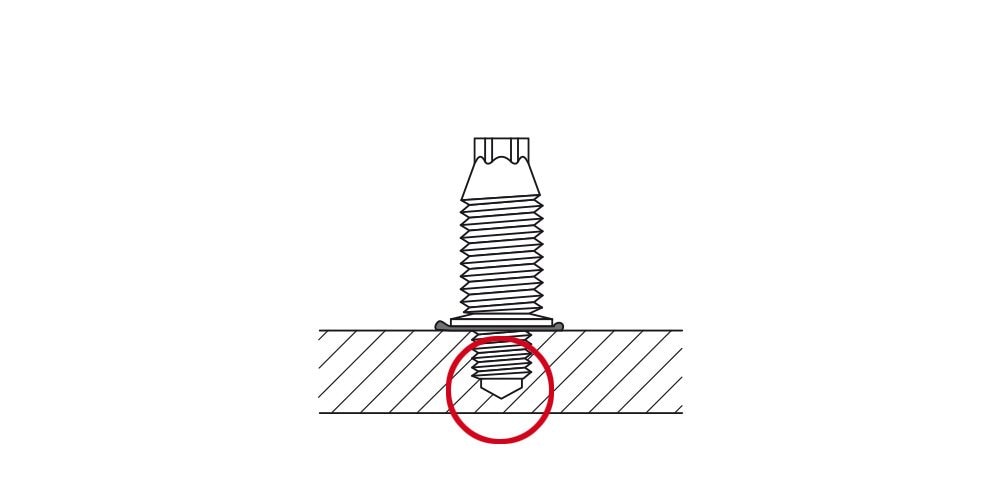

Diagram of a cross-section of steel showing blunt tip screw fastening

S-BT nagla ar vītni

Revolucionāra stiprināšanas tehnoloģija, kurā ar skrūvgriezi, kam ir kontrolēts griezes moments, iepriekš izurbtā urbumā tiek iestrādāta S-BT nagla ar vītni, radot vītņveida savienojumu.

  • Nebojā pretkorozijas aizsargpārklājumu necaurlaidīgas iespiešanās gadījumos
  • Stiprinājuma veikšana mazāk nekā 2 minūtēs

Duplex pārklājuma nerūsējošā tērauda stiprinājumi sevišķi korozīvām vidēm. Duplex pārklājuma oglekļa tērauda stiprinājumi viegli korozīvām vidēm.

Noskatīties video

HILTI STIPRINĀŠANAS METODES

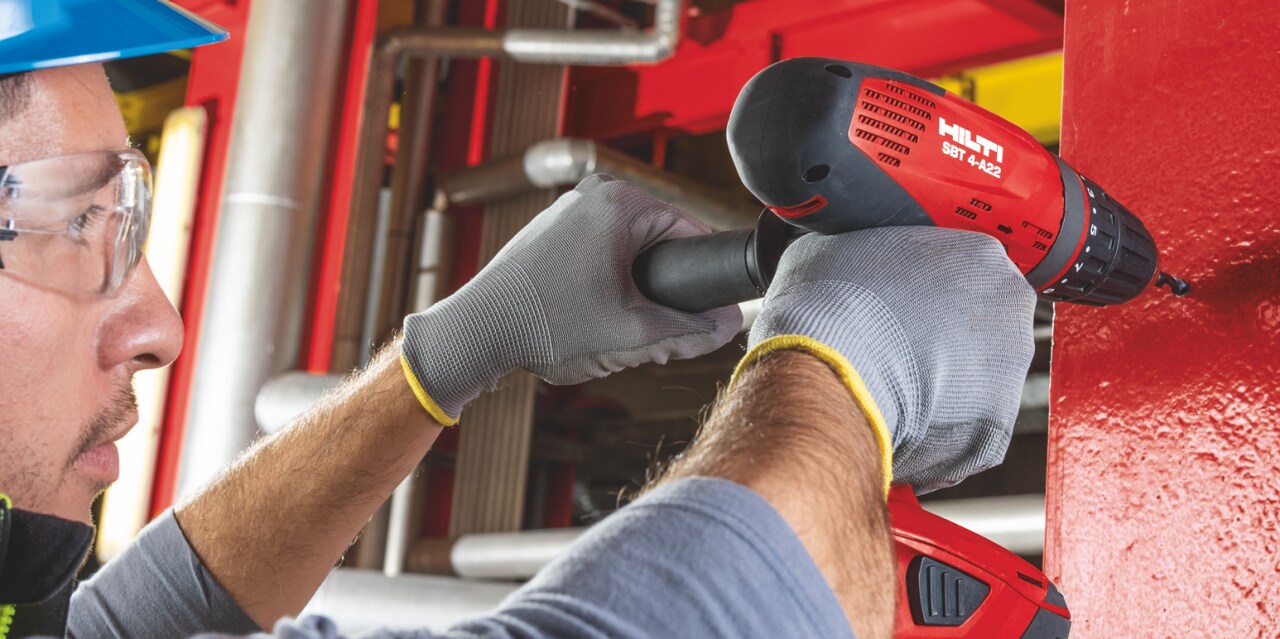

Pilot hole being drilled for an electrical connection

Ātri

Viens no ātrākajiem elektrosavienojumu stiprināšanas risinājumiem tirgū

  • Savienojumu var izveidot mazāk nekā 2 minūtēs
  • Atkārtota pārklāšana nav nepieciešama – nav laikietilpīga darbu atkārtota izpilde!
  • Ievērojami kopējo uzstādīšanas izmaksu ietaupījumi

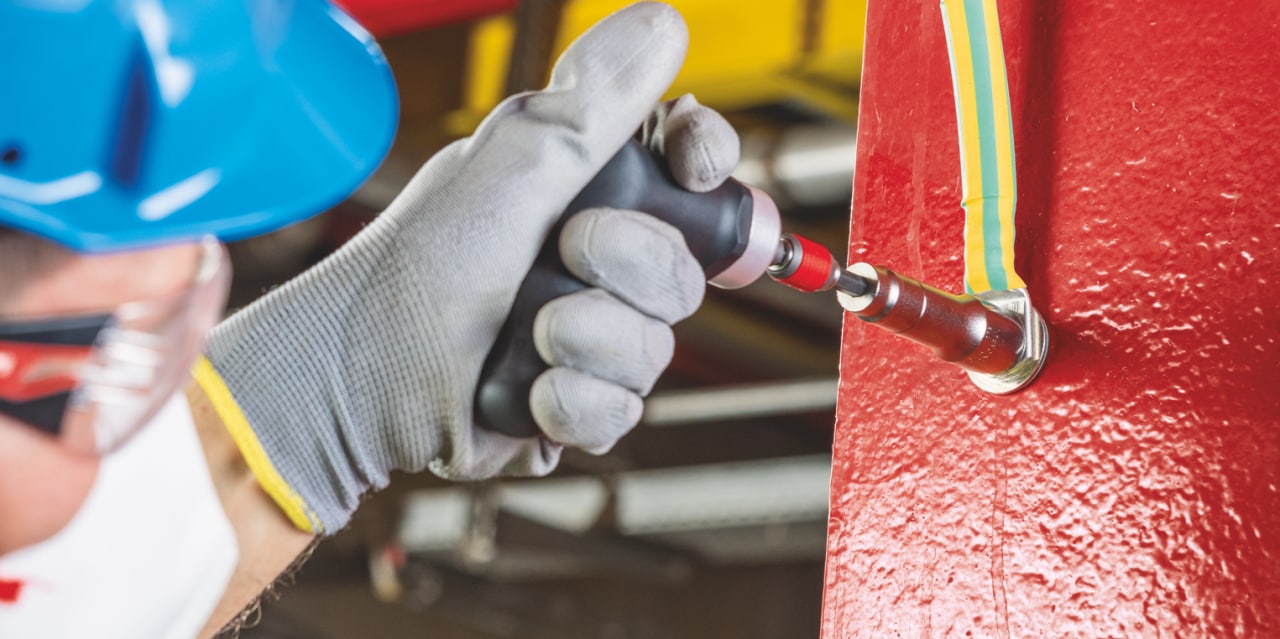

Stainless steel stud being torqued for an electrical connection

Uzticami

"Uzstādiet un aizmirstiet to”

  • Nerūsējošā tērauda tapskrūve, kas piemērota sevišķi korozīvām vidēm
  • Vibrāciju izturīga sistēma novērš savienojuma atvienošanu
  • Plašs apstiprinājumu klāsts



Two elements bonded together and earthed so the electrical current can be discharged

Vienkārši

Stiprinājumi tikai dažos vienkāršos soļos

  • Vienkārši urbiet, pievelciet un savienojiet
  • Nav nepieciešams ārējs barošanas avots
  • Nav atkarīgs no laikapstākļiem

ELEKTRISKO SAVIENOJUMU stiprināšanas risinājumi

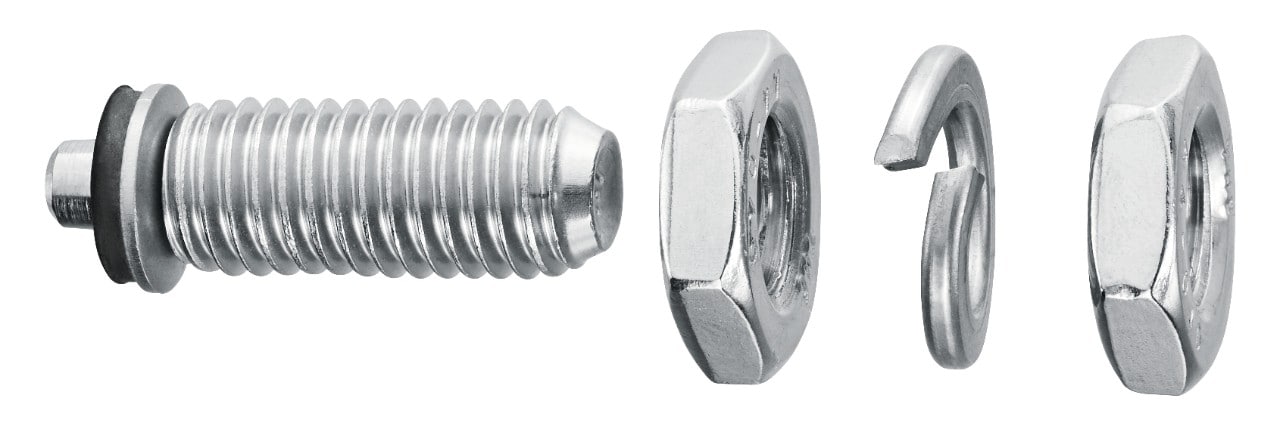

X-BT-ER threaded stud

X-BT-ER nagla ar vītni

Nagla ar vītni elektrosavienojumu stiprināšanai pie tērauda vidēji korozīvās vidēs.

  • Pamatmateriāli:  Tērauds
  • Minimālais pamatmateriāla biezums (tērauds):  8 mm
  • Aizsardzība no korozijas:  Nerūsošais tērauds A4 (316) vai līdzvērtīgs
Iegādāties tiešsaistē

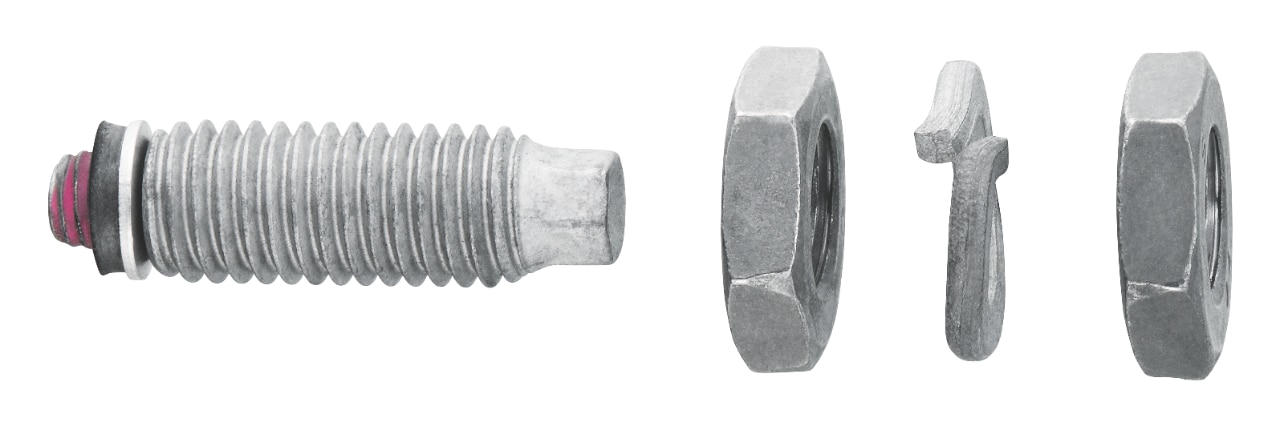

S-BT-EF threaded screw-in stud

S-BT-EF HC nagla ar vītni

Skrūvējama nagla ar vītni (no oglekļa tērauda, metriskā sistēma) elektriskajiem savienojumiem pie tērauda mēreni korozīvā vidē. Ieteicams izmantot 120 mm ² vadu ar maksimālu šķērsgriezumu.

  • Smailes veids: Truls gals
  • Pamatmateriāli: Tērauds
  • Minimālais pamatmateriāla biezums (tērauds): 6 mm
Iegādāties tiešsaistē

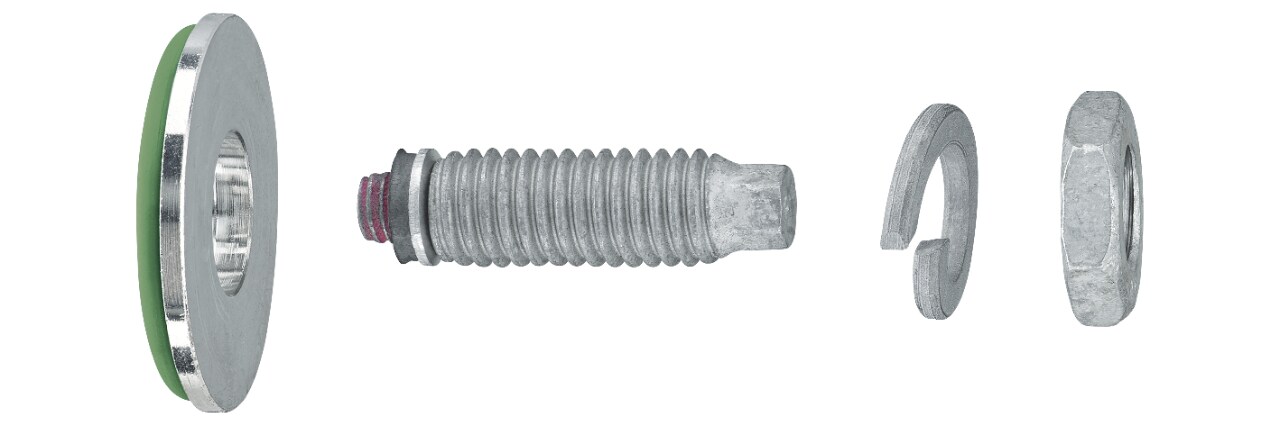

S-BT-ER threaded screw-in stud

S-BT-ER nagla ar vītni

Nagla ar vītni (nerūsējošais tērauds, metriskā vītne) elektriskajiem savienojumiem tēraudā sevišķi korozīvās vidēs.

  • Smailes veids:  Truls gals
  • Pamatmateriāli:  Tērauds
  • Minimālais pamatmateriāla biezums (tērauds):  6 mm
Iegādāties tiešsaistē

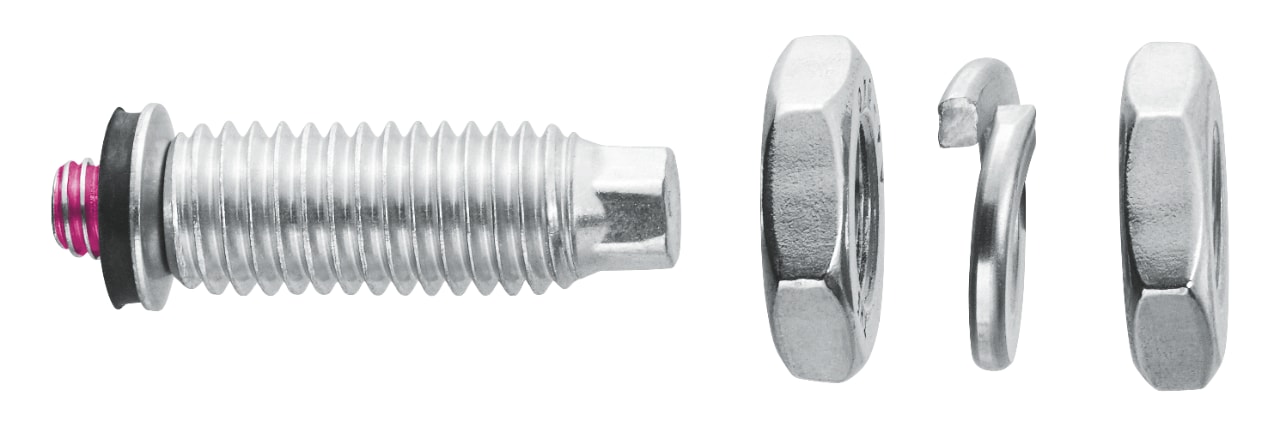

S-BT-EF HC threaded screw-in stud

S-BT-ER HC nagla ar vītni

Skrūvējama nagla ar vītni (no nerūsoša tērauda, metriskā sistēma) elektriskajiem savienojumiem pie tērauda īpaši korozīvā vidē. Ieteicams izmantot 120 mm ² vadu ar maksimālu šķērsgriezumu

  • Pamatmateriāli: Tērauds
  • Minimālais pamatmateriāla biezums (tērauds): 6 mm
  • Aizsardzība no korozijas: A4(316) ekvivalenta aizsardzība no korozijas
Iegādāties tiešsaistē
