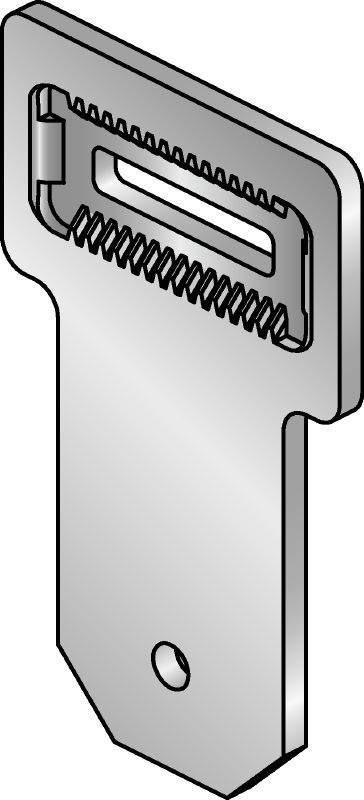

MIC-U-MA savienotājs

Karsti cinkots (HDG) vairāku leņķu savienotājs, kas tiek izmantots MIC-MAH savienotājiem MI siju stiprināšanai vienu pie otras un pie leņķiem

Materiāla kompozīcija: Savienotājs: DD11 MOD — HN 547, S235JR — DIN EN 10025; paplāksne ar sazobi: EN-GJMW-400-5 — DIN EN 1562, EN-GJMW-450-7 — DIN EN 1562; skrūve: 8.8. klases tērauds; uzgrieznis: 8. klases tērauds
Virsmas apdare: HDG: 55 µm savienotājs — DIN EN ISO 1461; paplāksne ar sazobi, skrūve, 45 µm uzgrieznis — DIN EN ISO 1461
Apkārtējās vides apstākļi: Ārpus telpām, kur ir zems līdz mērens piesārņojums (C3/C4 – zems)

Klienti meklēja arī montāžas, sistēma, savienojums vai stūra profils.

Tehniskie dati

Materiāla kompozīcija

Savienotājs: DD11 MOD — HN 547, S235JR — DIN EN 10025; paplāksne ar sazobi: EN-GJMW-400-5 — DIN EN 1562, EN-GJMW-450-7 — DIN EN 1562; skrūve: 8.8. klases tērauds; uzgrieznis: 8. klases tērauds

Virsmas apdare

HDG: 55 µm savienotājs — DIN EN ISO 1461; paplāksne ar sazobi, skrūve, 45 µm uzgrieznis — DIN EN ISO 1461

Apkārtējās vides apstākļi

Ārpus telpām, kur ir zems līdz mērens piesārņojums (C3/C4 – zems)

Savilkšanas griezes moments

84 Nm

Uzgriežņu atslēgas izmērs

19 mm

Dokumenti

Funkcijas un pielietojumi

Funkcijas

Savienotājam ir pašfiksējoši uzgriežņi, kas palīdz aizsargāt pret vibrāciju
Var veikt regulēšanu līdz 5 mm
Optimals spēka un momenta sadalījums

Pielietojumi

Balstiem/stūru statņiem 0°–180° leņķī

Lai iegūtu informāciju par apstiprinājumiem vai sertifikātiem, lūdzu, skatiet atsevišķus vienumus.
