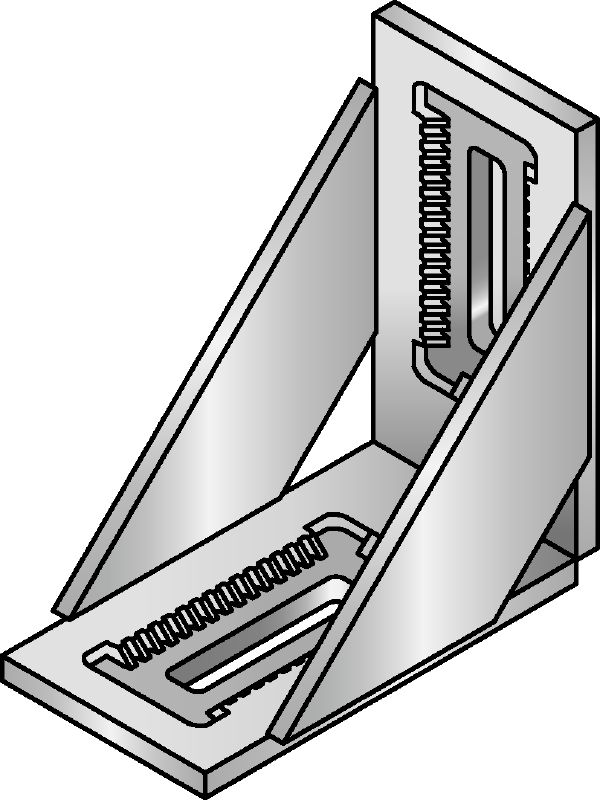

MIC-BA /H savienotājs
Īpaši karsti cinkoti (HDG) savienotāji, kas nodrošina vislielāko daudzpusību MI modulārajā sistēmā
- Materiāla kompozīcija: Savienotājs: DD11 MOD — HN 547, S235JR — DIN EN 10025; stiprinājuma pamatne, paplāksne ar sazobi: EN-GJMW-400-5 — DIN EN 1562, EN-GJMW-450-7 — DIN EN 1562; skrūve: 8.8. klases tērauds; uzgrieznis: 8. klases tērauds
- Virsmas apdare: HDG: min. 55 µm savienotājs — DIN EN ISO 1461; stiprinājuma pamatne, paplāksne ar sazobi, skrūve, 45 µm uzgrieznis — DIN EN ISO 1461
- Apkārtējās vides apstākļi: Ārpus telpām, kur ir zems līdz mērens piesārņojums (C3/C4 – zems)
Tehniskie dati

Materiāla kompozīcija
Savienotājs: DD11 MOD — HN 547, S235JR — DIN EN 10025; stiprinājuma pamatne, paplāksne ar sazobi: EN-GJMW-400-5 — DIN EN 1562, EN-GJMW-450-7 — DIN EN 1562; skrūve: 8.8. klases tērauds; uzgrieznis: 8. klases tērauds
Virsmas apdare
HDG: min. 55 µm savienotājs — DIN EN ISO 1461; stiprinājuma pamatne, paplāksne ar sazobi, skrūve, 45 µm uzgrieznis — DIN EN ISO 1461
Apkārtējās vides apstākļi
Ārpus telpām, kur ir zems līdz mērens piesārņojums (C3/C4 – zems)
Savilkšanas griezes moments
84 Nm
Uzgriežņu atslēgas izmērs
19 mm
Dokumenti
Funkcijas un pielietojumi
Funkcijas
- Nodrošina īpaši spēcīgu un stingru savienojumu lielas slodzes pielietojumiem
- 50 mm (2") sākotnējā pielāgojamība nodrošina ātru montāžu
- 5 mm (0,2") precīza regulēšana, kas nodrošina maksimālu darba elastību
- Kompakta konstrukcija nodrošina ātru un vieglu uzstādīšanu dažādās konfigurācijās
- Nav jāmetina — ātrai un efektīvai montāžai
Pielietojumi

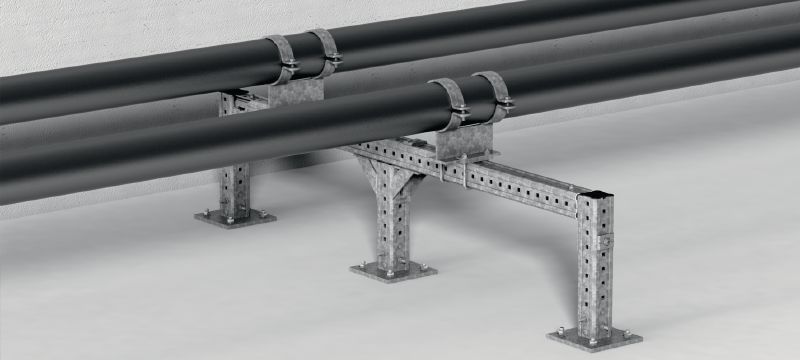

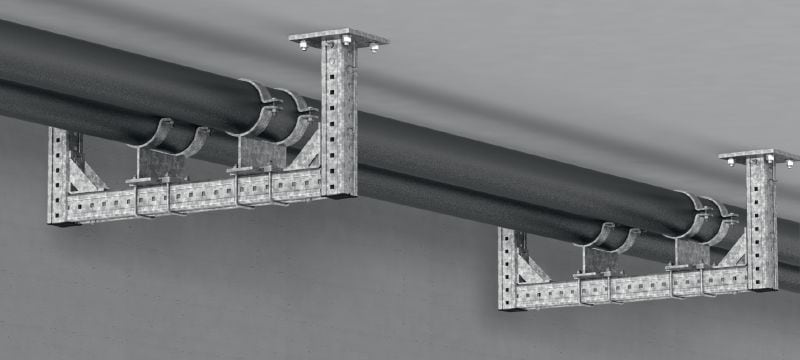

- Modulāras sistēmas daļa, kas paredzēta vadu reņu, cauruļu un dažādu sekundārā tērauda konstrukciju atbalstam
- Savienotāju uzstāda MI siju ārpusē
- Var izvietot vienu pretī otram, izveidojot īpaši stingru savienojumu
- Piemērots lietošanai ar MI 90 vai MI 120 sijām
- īpaši daudzpusīga daļa, ko var izmantot daudzām konfigurācijām, tostarp 3D konstrukcijām
Lai iegūtu informāciju par apstiprinājumiem vai sertifikātiem, lūdzu, skatiet atsevišķus vienumus.
