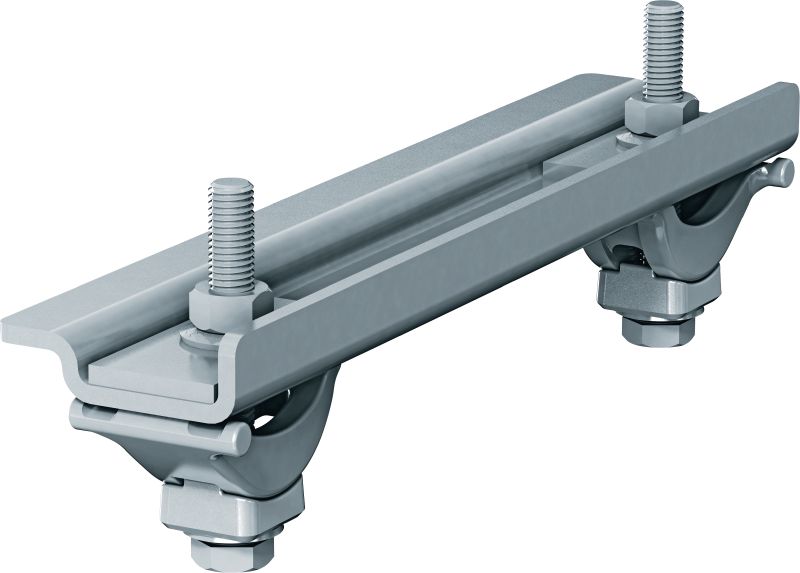

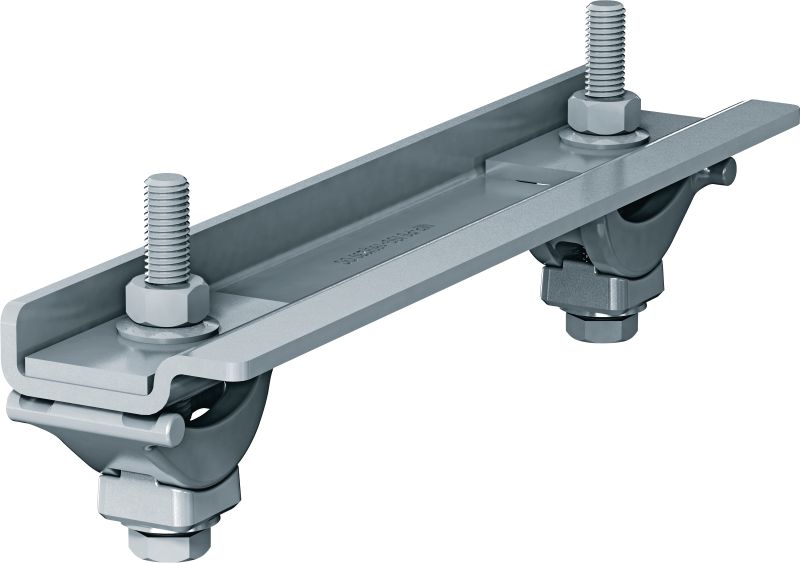

MP-PS sijas slīdošā savienotāja kalibrs

Siju savienotāji MP-PS cauruļu atbalstu stiprināšanai pie tērauda sijām

Ugunsizturība (ir/nav): Nē
Termiskā izturība: -20 - 300 °C
Materiāla kompozīcija: Siju skavas (metāla profila skavas un seglveida paplāksne): čuguns, atbilst Standarta DIN EN1562 prasībām, Balstplātne: S280GD saskaņā ar EN10346, Taisnstūra paplāksne: S235JR — Yield280 saskaņā ar HN 707, Bultskrūves: F 8.8. klase saskaņā ar ISO 898-1, Uzgriežņi: 8. klase saskaņā ar ISO 898-2, Stiprinājuma paplāksne: C60E, atbilst Standarta EN10132-3 prasībām

Izvēlies piemērotāko opciju

Iepakojuma lielums

Produktu iespējas

Apjoms

Iepakojumi

Kopā Vienības

Jūs nevarat redzēt sava uzņēmuma cenas

Lūdzu, autorizējieties vai reģistrējieties lai redzētu sava uzņēmuma cenas.

Cena ar atlaidi (bez PVN)

No 216,12 EUR

Tehniskie dati

Ugunsizturība (ir/nav)

Nē

Termiskā izturība

-20 - 300 °C

Materiāla kompozīcija

Siju skavas (metāla profila skavas un seglveida paplāksne): čuguns, atbilst Standarta DIN EN1562 prasībām, Balstplātne: S280GD saskaņā ar EN10346, Taisnstūra paplāksne: S235JR — Yield280 saskaņā ar HN 707, Bultskrūves: F 8.8. klase saskaņā ar ISO 898-1, Uzgriežņi: 8. klase saskaņā ar ISO 898-2, Stiprinājuma paplāksne: C60E, atbilst Standarta EN10132-3 prasībām

Materiāla biezums

Visas lokšņu metāla daļas: 5 mm

Virsmas apdare

Siju skavas un taisnstūra paplāksne: DIN EN ISO 1461, balstplātne: ZM300, skrūves/uzgriežņi: ISO 10684, stiprinājuma paplāksnes: ISO 10683, cilindriska paplāksne: nerūsošs tērauds

Nerūsošais tērauds

Nē

Apkārtējās vides apstākļi

Ārpus telpām, kur ir zems līdz mērens piesārņojums (C3/C4 – zems)

Pamatmateriāla veids

Modulārās sistēmas atbalsts

Uzgriežņu atslēgas izmērs

19 mm

Tērauda sijas biezums

3 - 36 mm

Min. tērauda sijas biezums

3 mm

Min. tērauda sijas biezums (daļskaitļa collās pārveide)

1/8 collas

Maks. tērauda sijas biezums

36 mm

Maks. tērauda sijas biezums (daļskaitļa collās pārveide)

1-7/16 collas

Dokumenti

Funkcijas un pielietojumi

Funkcijas

Vienkāršāka uzstādīšana — viegli pielāgojama un modernizēta metode cauruļu atblastu uzstādīšanai pie tērauda sijām
Drošākas darba vietas — iespīlēšanas funkcija, lai nevajadzētu metināt vai urbt
MP cauruļu atbalstu sistēmas daļa — pielāgojams risinājums praktiski jebkuram atbilstošam tērauda sijas platumam
Kompakta konstrukcija — nodrošina vieglāku pieeju, kad nepieciešams aptīt silto cauruļvadu izolāciju ap caurules atbalstu
Piemērota stāvošu, piekaramu un horizontālu vai vertikālu atbalstu montāžai pie I veida siju kolonnām

Pielietojumi

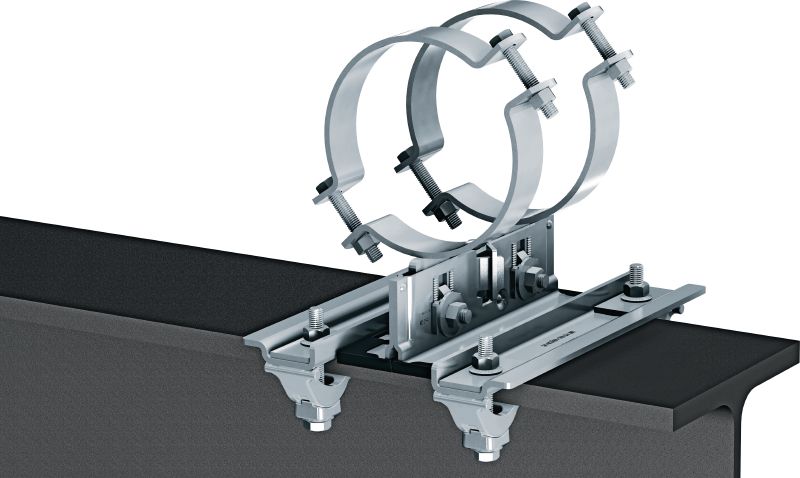

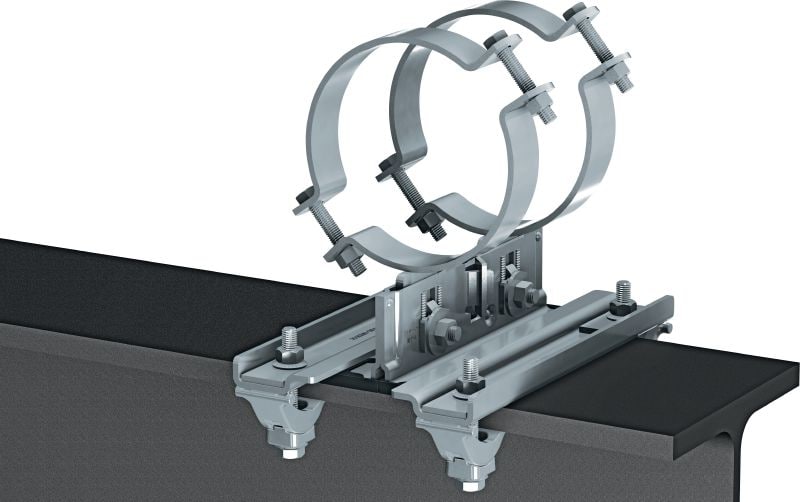

MP-PS cauruļu atbalstu stiprinājums, ko izmanto kā tērauda siju slīdni vai vadotni
Ieteicams izmantot iekštelpās vai ārpus telpām ar zemu līdz mērenu piesārņojuma līmeni (C3)

Lai iegūtu informāciju par apstiprinājumiem vai sertifikātiem, lūdzu, skatiet atsevišķus vienumus.
