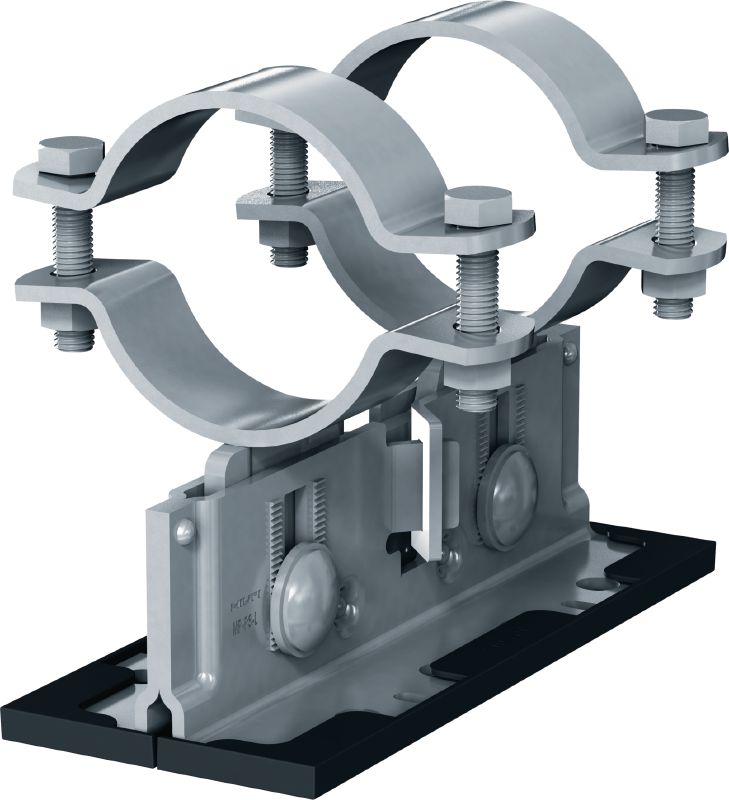

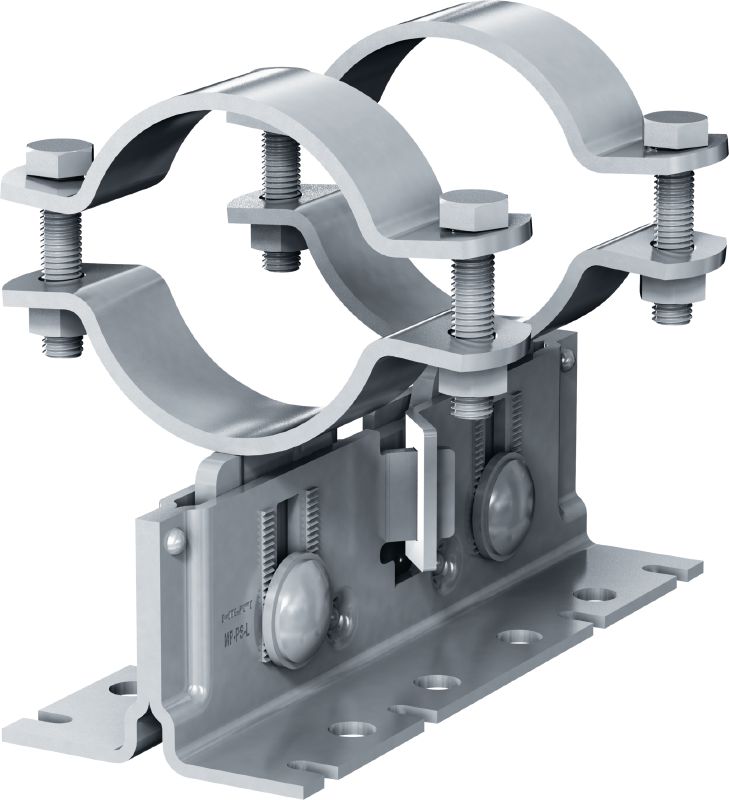

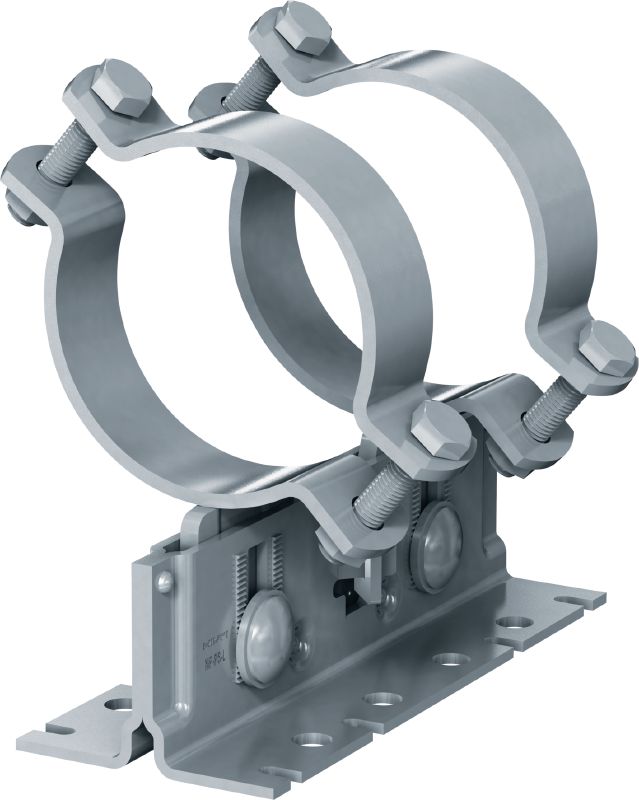

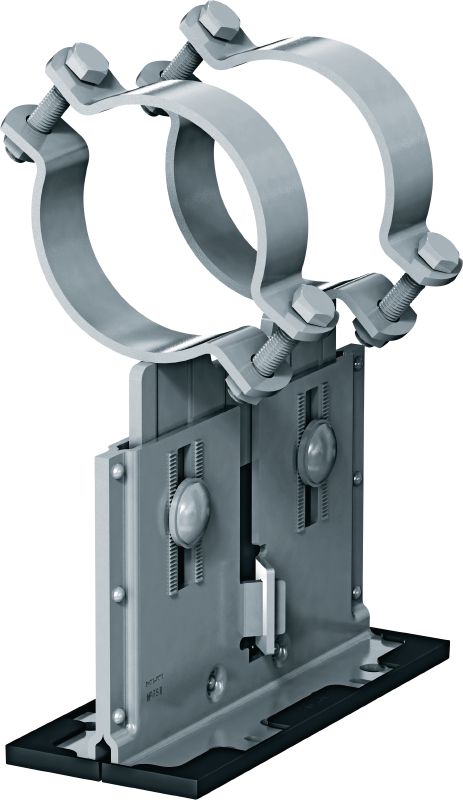

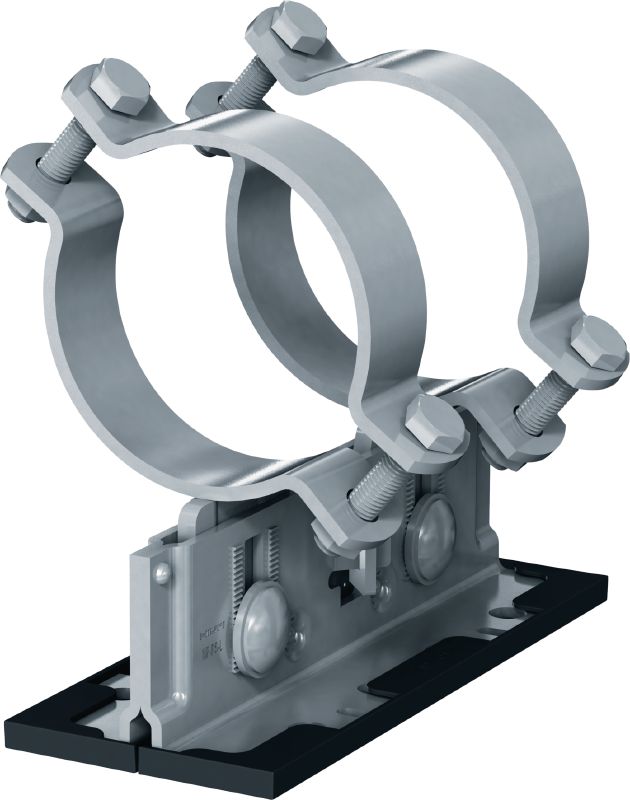

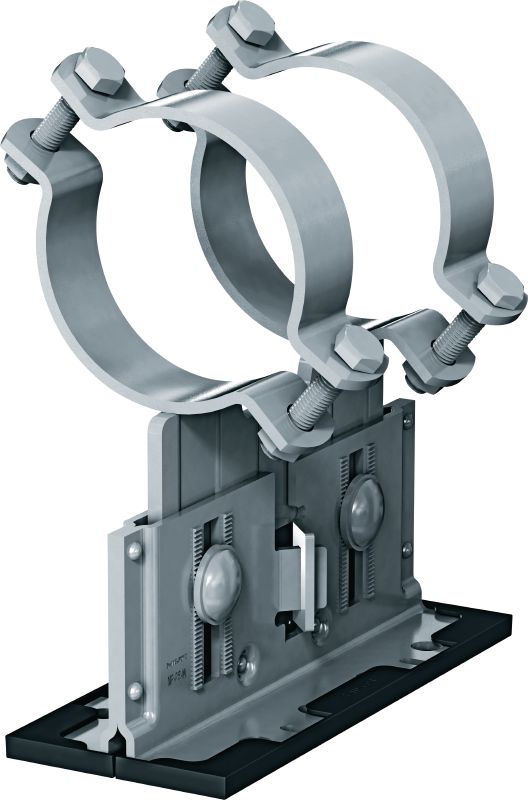

Caurules atbalsts ar pārklājumu, kas ir noturīgs pret āra vides apstākļu iedarbību, kā arī ar regulējamu augstumu un slīpumu izmantošanai smagās rūpniecības objektos caurulēm ar ārējo diametru 21–328 mm (1/2"–12")

  • Ugunsizturība (ir/nav): Nē
  • Termiskā izturība: -20 - 300 °C
  • Materiāla kompozīcija: Balstplāksne: S280GD/Modif POSMAC-C, Aiļi: S235JR – DIN EN 10025, Vidusplāksne: S235JR – DIN EN 10025, Bīdāma plāksne: PA66 + GF30, Bultskrūve: 8,8 klases tērauds; uzgrieznis: 8. klases tērauds

Izvēlies piemērotāko opciju

Saspiešanas diapazons - D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 192 - 202 mm
  • 244 - 254 mm
  • 318 - 328 mm
Augstums virs zemes līdz caurules pamatnei
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Caurules nominālais izmērs (britu mērvienība)
  • 1/2 collas
  • 3/4 collas
  • 1 collas
  • 1-1/4 collas
  • 1-1/2 collas
  • 2 collas
  • 2-1/2 collas
  • 3 collas
  • 3-1/2 collas
  • 4 collas
  • 5 collas
  • 7 collas
  • 12 collas
Caurules nominālais izmērs
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 300 mm
Iepakojuma lielums
  • 2
  • 4
Produktu iespējas
Apjoms
Iepakojumi
Kopā Vienības
1
Jūs nevarat redzēt sava uzņēmuma cenas

Lūdzu, autorizējieties vai reģistrējieties lai redzētu sava uzņēmuma cenas.

Cena ar atlaidi (bez PVN)

No 157,53 EUR

Tehniskie dati

Ugunsizturība (ir/nav)
Termiskā izturība
-20 - 300 °C
Materiāla kompozīcija
Balstplāksne: S280GD/Modif POSMAC-C, Aiļi: S235JR – DIN EN 10025, Vidusplāksne: S235JR – DIN EN 10025, Bīdāma plāksne: PA66 + GF30, Bultskrūve: 8,8 klases tērauds; uzgrieznis: 8. klases tērauds
Materiāla biezums
balstplāksne: 4 mm, Vidusplāksne: 7 mm, Bīdāmā plāksne: 3 mm, Robota paplāksne: 4 mm
Virsmas apdare
Ar pārklājumu izmantošanai ārā – HDG
Karsti cinkots
Nerūsošais tērauds
Apkārtējās vides apstākļi
Ārpus telpām, kur ir zems līdz mērens piesārņojums (C3/C4 – zems)
Pamatmateriāla veids
Betons, Tērauds, Modulārās sistēmas atbalsts
Uzgriežņu atslēgas izmērs
19 mm
Savilkšanas griezes moments augstuma pielāgošanā
50 Nm
Garums
256 mm
Papildu Informācija par produktu
Berzes koeficients – bīdāmā plāksne (PA66-GF30) uz cinka-magnija virsmas: 0,146, Berzes koeficients – bīdāmā plāksne (PA66-GF30) uz karsti cinkotas virsmas: 0,129, PA66-GF30 sal. ar Zn: 0,177

Dokumenti

Funkcijas un pielietojumi

Funkcijas

  • Daudzveidīgas izmantošanas iespējas – izmantojiet to pašu caurules atbalsta sistēmu slīdošu, vadāmu vai nestandarta balstu stiprināšanai pie Hilti moduļveida sijām, tērauda sijām un betona
  • Plašs programmatūras atbalsts – vienkāršojiet aprēķinus, izmantojot PROFIS, Hilti FixPoint kalkulatoru, BIM/CAD bibliotēkas un dažādus spraudņus
  • Pieejami slodzes dati un dokumentācija – projektēšana saskaņā ar EN13480-3, Eurocode 3 un MSS-SP58 norādījumiem attiecībā uz caurules balsta elementiem
  • Ātrāka uzstādīšana uz vietas – viegli pielāgojiet augstumu un slīpumu pēc tam, kad caurules atbalsts ir uzstādīts vietā
  • Plašāks spaiļu diapazons – piemērots dažādām caurulēm ar vai bez papildu starpslāņa

Pielietojumi

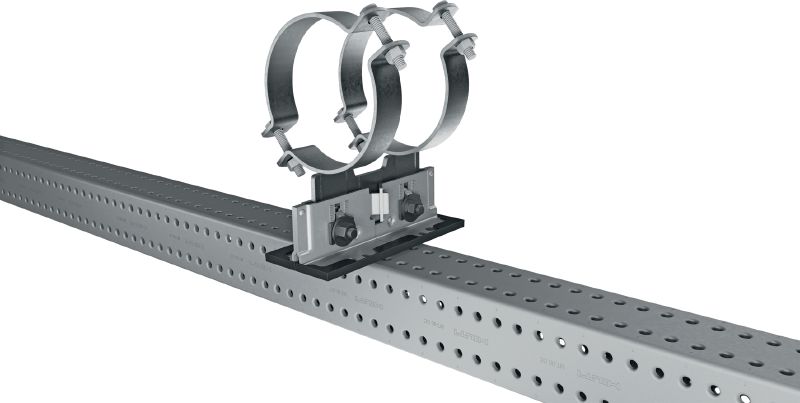

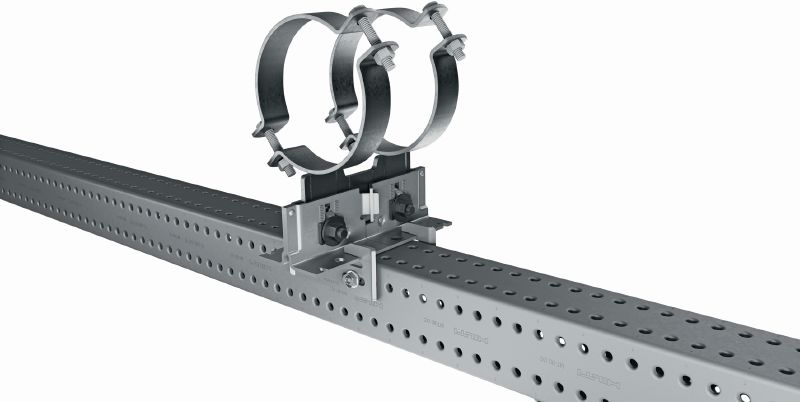

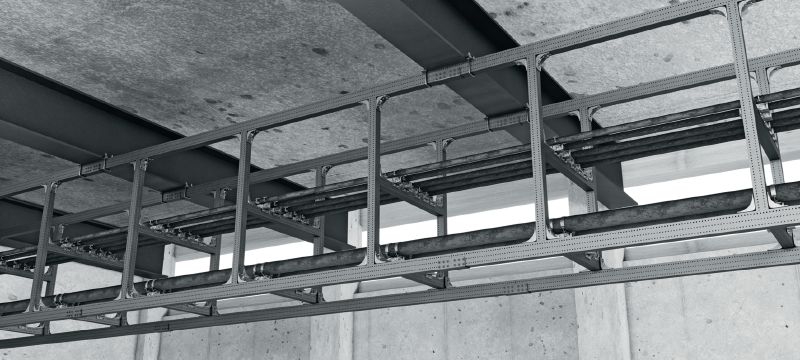

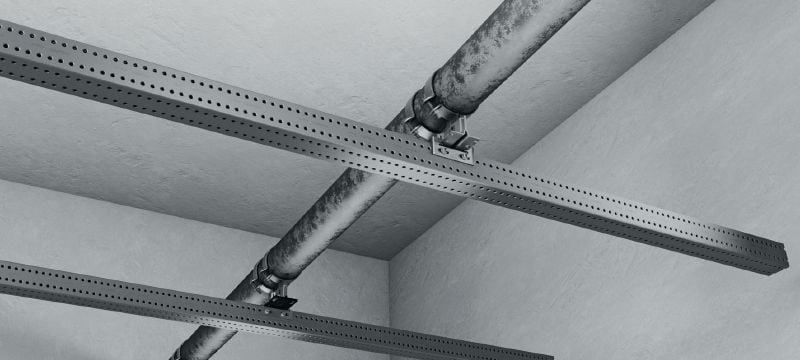

  • Cauruļu stiprināšana pie tērauda sijām, betona vai Hilti moduļveida balsta sijām
  • Cauruļu uzstādīšana piekrastes rūpniecības, elektroenerģijas ražošanas, farmācijas, elektronikas vai automobiļu ražošanas objektos
  • Piemēroti izmantošanai līdz pat 300 °C temperatūrā un izolācijas biezumam līdz 220 mm
  • Ieteicams izmantot iekštelpās vai ārpus telpām ar zemu līdz mērenu piesārņojuma līmeni (C3)

Lai iegūtu informāciju par apstiprinājumiem vai sertifikātiem, lūdzu, skatiet atsevišķus vienumus.
