MP-PS metināms caurules atbalsts

Konfigurators
Tehniskie dati
Dokumenti
Funkcijas un pielietojumi
Saistītie produkti
CG003834_v1 (2842619)
CG003875_v1 (2842849)
CG003839_v4re (2842682)
CG003840_v3 (2842690)
CG003838_v2re (2842655)
CG003835_v1 (2842624)
CG003836_v1 (2842633)
LCG003837_v4_cropped (2843431)
MP-PS M2-WS NC with dimensions (2859547)

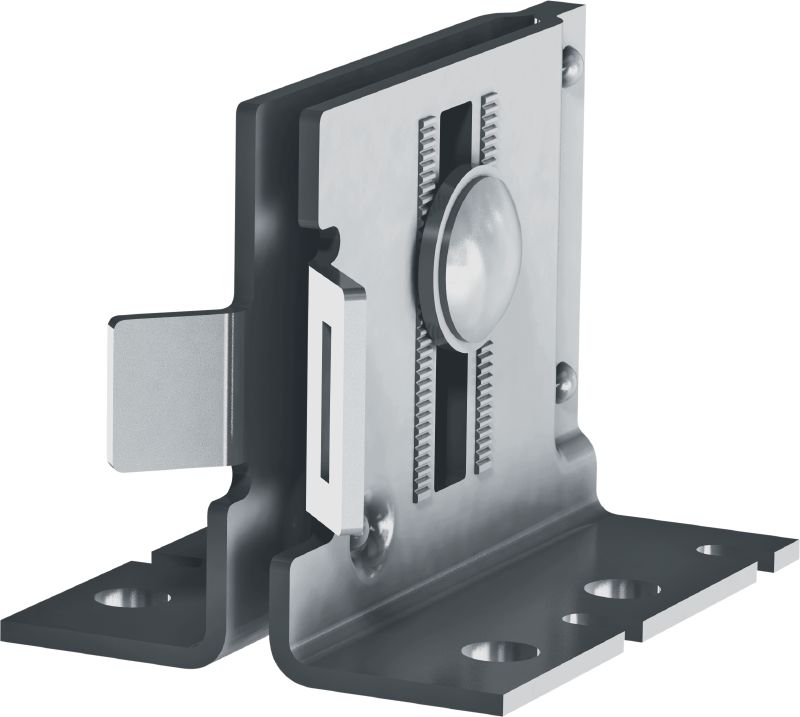

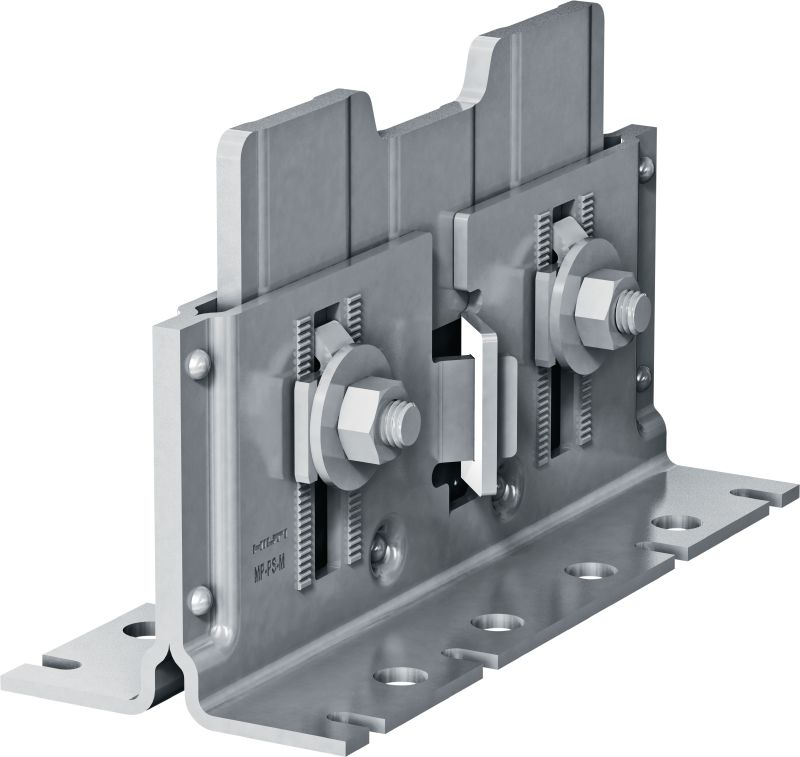

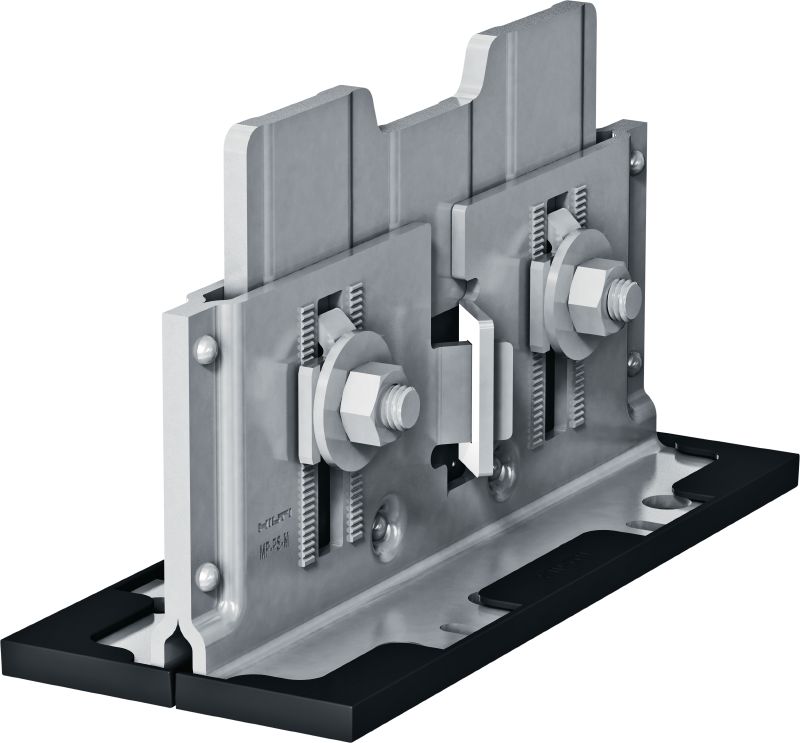

Metināms caurules atbalsts ar regulējamu augstumu un slīpumu izmantošanai smagās rūpniecības objektos caurulēm ar ārējo diametru 21–328 mm (1/2"–12")

  • Ugunsizturība (ir/nav): Nē
  • Termiskā izturība: -20 - 300 °C

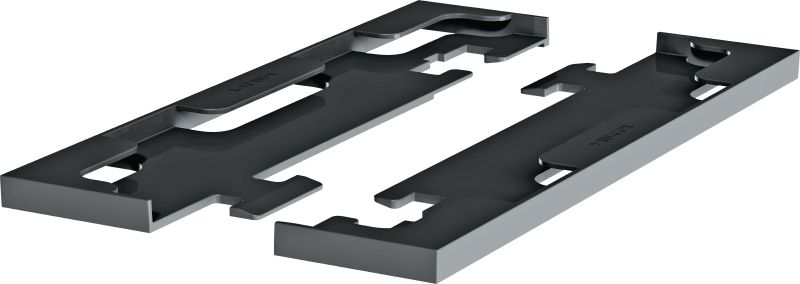

  • Materiāla kompozīcija: Balstplāksne: S280GD/Modif POSMAC-C, Vidusplāksne: S235JR – DIN EN 10025, Bīdāma plāksne: PA66 + GF30, Bultskrūve: 8,8 klases tērauds; uzgrieznis: 8. klases tērauds

Izvēlies piemērotāko opciju

Augstums virs zemes līdz caurules pamatnei
  • 107 - 162 mm
  • 110 - 165 mm
Iepakojuma lielums
  • 1
 Produktu iespējas
Apjoms
Iepakojumi
Kopā Vienības
1
Jūs nevarat redzēt sava uzņēmuma cenas

Lūdzu, autorizējieties vai reģistrējieties lai redzētu sava uzņēmuma cenas.

Cena ar atlaidi (bez PVN)
No 178,72 EUR

Tehniskie dati

Details
Technical illustrations
Ugunsizturība (ir/nav)
Nē
Termiskā izturība
-20 - 300 °C
Materiāla kompozīcija
Balstplāksne: S280GD/Modif POSMAC-C, Vidusplāksne: S235JR – DIN EN 10025, Bīdāma plāksne: PA66 + GF30, Bultskrūve: 8,8 klases tērauds; uzgrieznis: 8. klases tērauds
Materiāla biezums

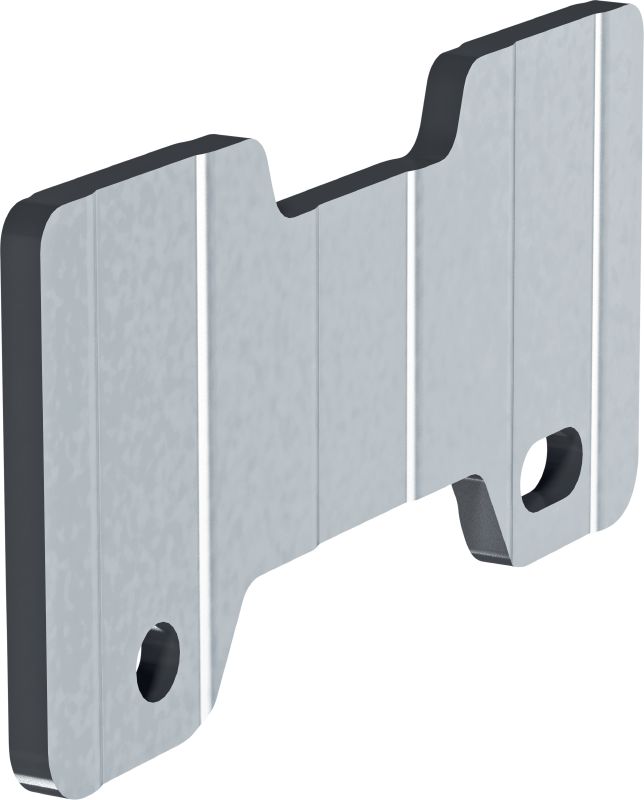

Balstplātne: 4 mm/0,16 collas, Metināma plāksne: 7 mm/0,28 collas, Bīdāmā plāksne: 3 mm/0,12 collas, Robota paplāksne: 4 mm/0,16 collas
Virsmas apdare
Balstplātne: ZM300, metināma plāksne: bez pārklājuma
Karsti cinkots
Jā
Nerūsošais tērauds
Nē
Apkārtējās vides apstākļi
Ārpus telpām, kur ir zems līdz mērens piesārņojums (C3/C4 – zems)
Pamatmateriāla veids
Betons, Tērauds, Modulārās sistēmas atbalsts
Uzgriežņu atslēgas izmērs
19 mm
Savilkšanas griezes moments augstuma pielāgošanā
50 Nm

Dokumenti

Dokumentācija
Dokumentācija par ilgtspējību
Lietošanas pamācība
pdf Pretkorozijas rokasgrāmata, angļu [ 9.6 MB ]

Funkcijas un pielietojumi

Funkcijas

  • Daudzveidīgas izmantošanas iespējas – izmantojiet to pašu caurules atbalsta sistēmu slīdošu, vadāmu vai nestandarta balstu stiprināšanai pie Hilti moduļveida sijām, tērauda sijām un betona
  • Plašs programmatūras atbalsts – vienkāršojiet aprēķinus, izmantojot PROFIS, Hilti FixPoint kalkulatoru, BIM/CAD bibliotēkas un dažādus spraudņus
  • Pieejami slodzes dati un dokumentācija – projektēšana saskaņā ar EN13480-3, Eurocode 3 un MSS-SP58 norādījumiem attiecībā uz caurules balsta elementiem
  • Ātrāka uzstādīšana objektā – viegli pielāgojiet augstumu un slīpumu pēc tam, kad caurule ir piemetināta pie savienojošās plāksnes
  • Nav jāsaņem atļauja ugunsnedrošu darbu veikšanai objektā – metināmo caurules savienotāju var sagatavot un metināt darbnīcā, tomēr tas nerada nekādus ierobežojumus attiecībā uz pielāgojamību objektā

Pielietojumi

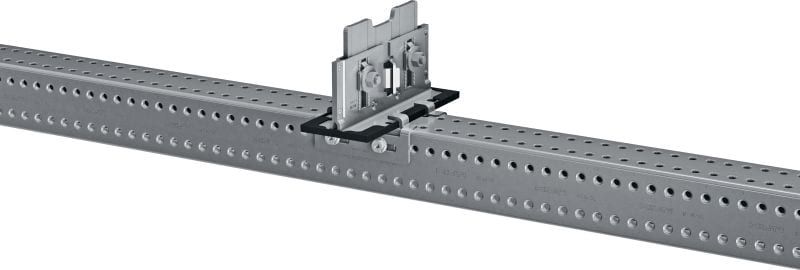

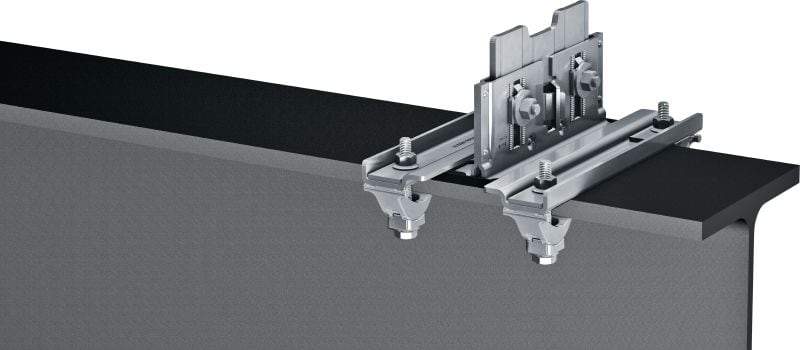

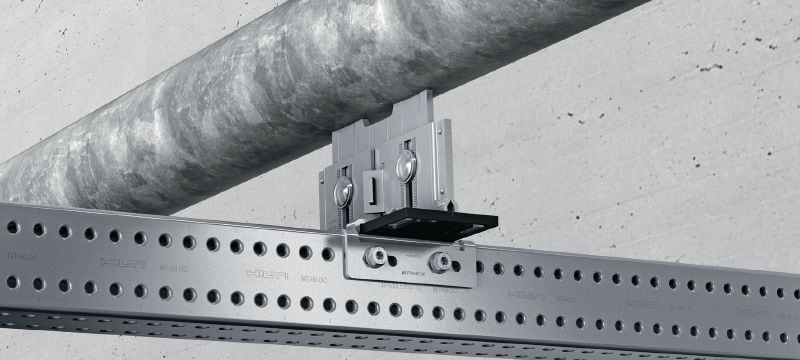

  • Cauruļu stiprināšana pie tērauda sijām, betona elementiem vai Hilti moduļveida balsta sijām
  • Cauruļu uzstādīšana piekrastes rūpniecības, elektroenerģijas ražošanas, farmācijas, elektronikas vai automobiļu ražošanas objektos
  • Piemērots neliela diametra caurulēm, vides temperatūrai līdz pat 300 °C (572 °F) un izolācijai ar līdz pat 162 mm (6") biezumu
  • Ieteicams izmantot telpās vai ārā, kur ir zems līdz mērens piesārņojuma līmenis (C3/C4)

Lai iegūtu informāciju par apstiprinājumiem vai sertifikātiem, lūdzu, skatiet atsevišķus vienumus.
